BMH05 反射血氧模块

BMH05 反射血氧模块是贝瑞电子研发的多光谱生理数据测量模块,可准确测量脉搏波形、脉搏值、血氧值等信 息。得益于针对性开发的前端采样技术,模块灵敏度和信噪比在同类产品中得以大幅提升。模块结合贝瑞电子特有的 算法,直接输岀脉搏波形、脉率值、血氧值,大大降低了系统对接难度。用户系统只需通过串口或蓝牙即可和模块通 信,便可获得测量结果。在精准易用的同时,BMH05 反射血氧模块还具备超小体积和超低功耗的特点,提升了智能 穿戴设备的续航性能和外观设计的灵活性。

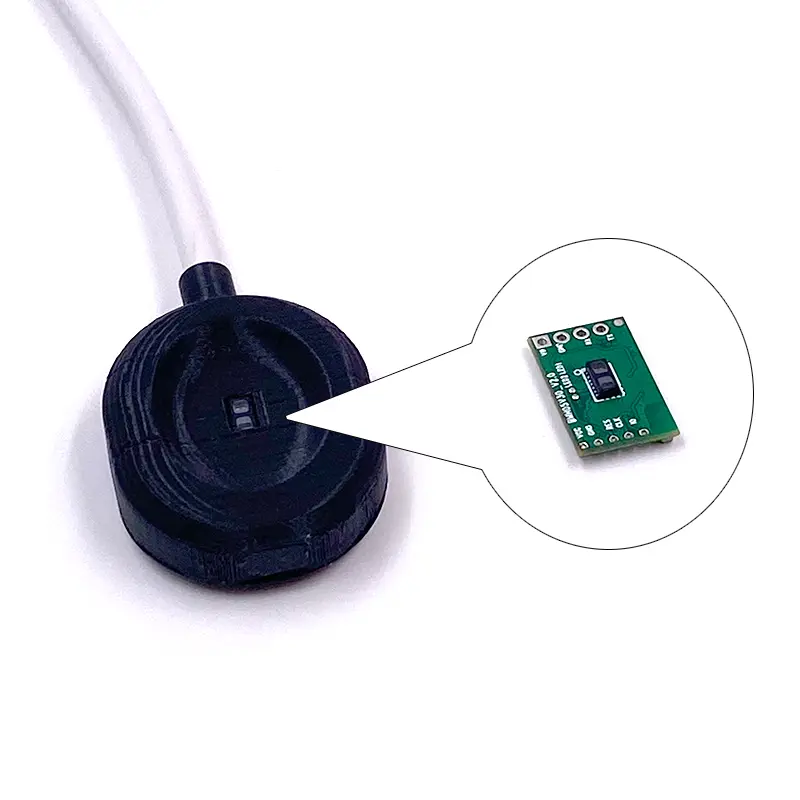

产品图片

BMH05 反射血氧模块

产品特点

BMH05 反射血氧模块

脉搏波形、脉率值、血氧值等参数可直接输岀

一体化集成红光红外光双 LED 传感器

宽光谱高灵敏度的光传感

16mm*10mm 超小体积

低工作功耗

3.3V~5.5V 灵活的电平接口

易于使用的 UART 接口或蓝牙接口


测量原理

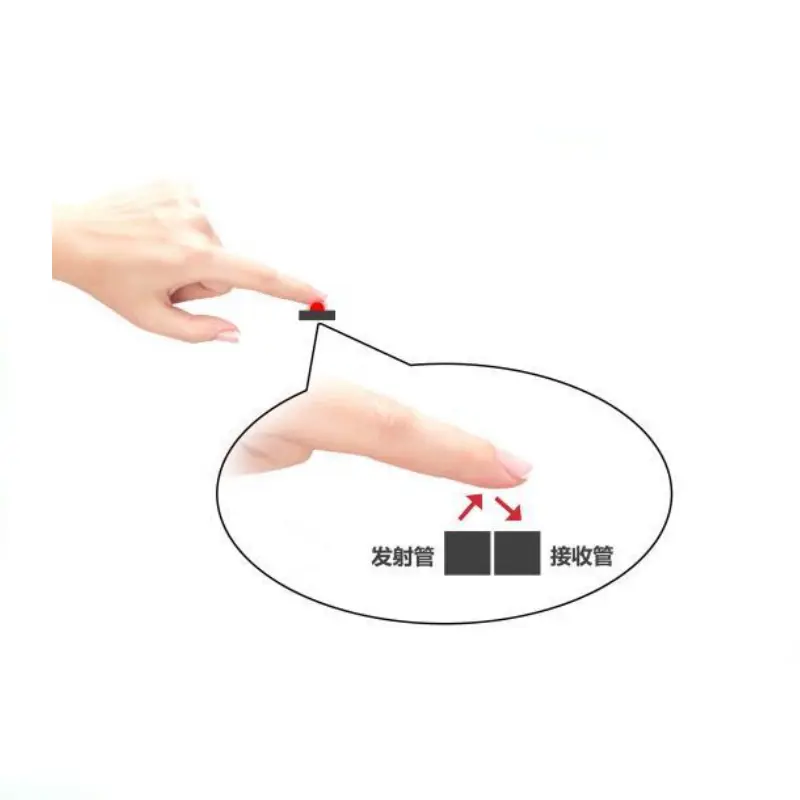

采用脉冲血氧定量法,这是一种连续的、无创伤测定血红蛋白氧合饱和度的方法,依据的是血红蛋白和氧合血红 蛋白对不同波长的光线吸收的不同,即分光光度原理 。 在反射式双波长血氧饱和度检测技术中,光源和光敏器件被放置在人体皮肤的同侧,LED 光源产生入射光,经过 人体皮下组织、微静脉、微动脉,经过多次散射,一部分光信号重新返回到皮肤表面,光电二极管接收被人体组织反 射回的光信号,并转换为电流信号。
